Электрическая сеть в любом здании – это сложная система, где безопасность и надежность играют ключевую роль. Автоматические выключатели становятся незаменимыми элементами, способными быстро отключать ток при возникновении опасных ситуаций, предотвращая повреждения оборудования и угрозу для людей. В этой статье мы подробно разберём, что представляет собой автоматический выключатель, какие существуют типы, как правильно подобрать устройство и какие нюансы важны при его установке и обслуживании.
Что такое автоматический выключатель

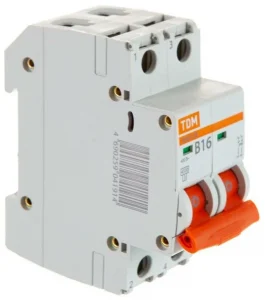

Автоматический выключатель автоматические выключатели – это электрический прибор, предназначенный для автоматического размыкания цепи при превышении тока выше заданного уровня. Он реагирует на короткое замыкание, перегрузку или другие аномалии в электросети, мгновенно разрывая ток и тем самым защищая проводку и подключённые к ней устройства.
В отличие от предохранителей, которые требуют замены после срабатывания, автоматический выключатель можно вернуть в рабочее состояние простым переключением рычагов. Это делает его более удобным и экономичным решением для постоянного использования.
Принцип работы автоматического выключателя
Современные выключатели работают по принципу теплового и магнитного срабатывания. Тепловой механизм основан на биметаллическом элементе, который нагревается при повышении тока и изменяет свою форму, приводя к размыканию контактов. Магнитный механизм реагирует мгновенно на короткое замыкание, создавая магнитное поле, которое вытягивает рычаг и размыкает цепь.
Комбинация этих двух механизмов обеспечивает надёжную защиту как от длительных перегрузок, так и от мгновенных коротких замыканий. При этом настройка предельных токов позволяет адаптировать выключатель под конкретные условия эксплуатации.
Типы автоматических выключателей
Существует несколько основных категорий автоматических выключателей, каждая из которых оптимальна для определённых задач.
- Микросегментные (MCB) – предназначены для защиты отдельных линий в жилых и офисных помещениях.
- Контурные (RCB) – обеспечивают защиту от токов утечки на землю, часто используются в сочетании с MCB.
- Автоматические выключатели повышенной мощности (ACB) – применяются в промышленных объектах, где требуется управление большими токами.
- Тепло-магнитные (MCCB) – комбинируют возможности MCB и ACB, позволяя регулировать ток в широком диапазоне.
Краткая характеристика типов
| Тип | Номинальный ток, А | Применение | Особенности |
|---|---|---|---|
| MCB | 6–63 | Жилые, офисные помещения | Компактный, быстрый отклик |
| RCB | 6–40 | Защита от токов утечки | Встроенный дифференциальный датчик |
| ACB | 125–2500 | Промышленные линии | Регулируемый предохранительный ток |
| MCCB | 10–2500 | Сложные электроустановки | Комбинация теплового и магнитного срабатывания |
Критерии выбора автоматического выключателя
При подборе выключателя необходимо учитывать несколько ключевых параметров, чтобы обеспечить оптимальную защиту и долговечность системы.
- Номинальный ток – выбирается исходя из расчётной нагрузки линии.
- Коэффициент срабатывания – определяет, насколько быстро выключатель реагирует на перегрузку.
- Тип защиты – MCB, RCB, ACB или MCCB в зависимости от требований к защите от короткого замыкания и утечки.
- Уровень короткозамкнутой выдержки (Icn) – важен для соответствия характеристикам предохранительных предохранителей.
- Размер и монтаж – необходимо подбирать устройство, совместимое с существующей распределительной коробкой.
Тщательный анализ этих параметров поможет избежать ненужных срабатываний и обеспечить стабильную работу электрооборудования.
Установка и обслуживание автоматических выключателей
Монтаж выключателя требует соблюдения ряда правил, направленных на безопасность и корректную работу прибора.
- Перед началом работ отключите питание и проверьте отсутствие напряжения с помощью измерительного прибора.
- Убедитесь, что выбранный выключатель соответствует размерам монтажного шкафа и имеет необходимый уровень защиты (IP).
- Подключите провода к клеммам согласно схеме, соблюдая полярность и сечение кабеля.
- После установки проверьте правильность подключения с помощью тестера, а затем включите питание.
Регулярное обслуживание включает визуальный осмотр на предмет перегрева, проверку механизма переключения и периодическую проверку параметров срабатывания. При обнаружении отклонений рекомендуется заменить устройство, чтобы сохранить высокий уровень защиты.
